Программно-аппаратный комплекс «ДИСКОН»

Цифровизация и оперативный контроль в реальном масштабе времени являются стратегическими направлениями развития управления производственными процессами и предупреждения аварий. Широкое развитие автоматизированных систем сдерживает только стоимость их внедрения. Существующие формы контроля тепловых параметров в экранированных пространствах (шкафах, ячейках, щитах, стойках и т.д.) предлагают различные стоимости внедрения.

Автоматизированный аппаратно-программный комплекс (ПАК) «ДИСКОН» запатентован и предлагает экономичный и эффективный способ измерения температуры в экранированных пространствах, что позволит широко внедрить автоматизированные средства контроля с целью снижения аварийности электросетей и оборудования.

ПАК «ДИСКОН» эффективное средство предупреждения возникновения внештатных, аварийных ситуаций в процессе эксплуатации теплового оборудования, а также дополнительное средство повышения уровня соблюдения техники безопасности обслуживающим персоналом.

ПАК «ДИСКОН» разработан, в рамках стартапа, который:

	Победил 16.11.2021 в финале конкурса «Большая Разведка» получен грант на разработку элементов комплекса.
	Победил 28.10.2021 в Финале конкурса «АСТАРТ» Новосибирского Академгородка
	Победил и получил приз 15.08.21 в финале конкурса «Технопрорыв» Оренбург - Хризолитовая долина
	«ДИСКОН» в 2022 году прошел в финал конкурса СТАРТ-1 Фонда Содействия Инновациям и получил грант на разработку проекта

Целями применения ДИСКОН является

1. Повышение удобства, быстроты и эффективности контроля критических уровней температуры важнейших узлов теплового оборудования, позволяющих обслуживающему немедленно реагировать на сверхнормативный нагрев мест контроля;
2. Повышение уровня пожаробезопасности теплового оборудования;
3. Уменьшения аварий от перегревов оборудования за счет их раннего обнаружения;
4. Повышение эксплуатационных и экономических показателей работы оборудования;
5. Сокращение сроков обнаружения тепловых перегревов оборудования;
6. Применение экономичного и надежного способа температурного мониторинга;
7. Экономия расходных материалов, делая профилактические, а не аварийные ремонты;
8. Повышение безопасности персонала за счет уменьшения аварийности;

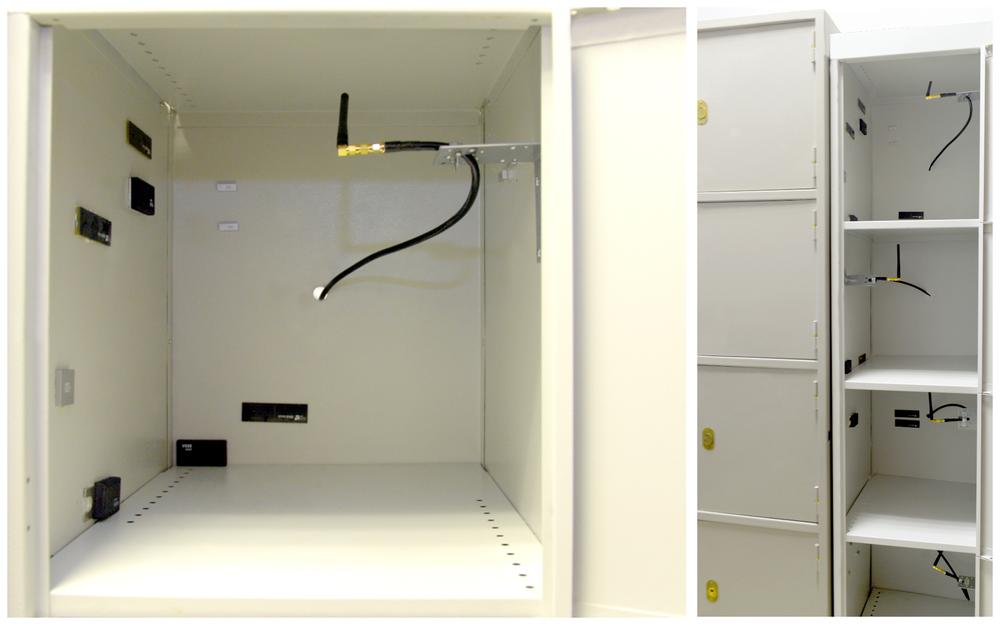

Испытательный стенд ПАК «ДИСКОН»

Приглашаем заинтересованных энергетиков и промышленников посетить наш испытательный стенд, на котором мы продемонстрируем, работу ПАК «ДИСКОН», на всех режимах, а также покажем на практике обнаружение предаварийных и аварийных ситуаций на оборудовании, при повышенной температуре. Нагрев датчиков осуществляется до температуры +150С.

Основные характеристики ПАК «ДИСКОН»

1. Предназначен для работы в режиме 24/7;
2. Может контролировать оборудование подключенное к 1 считывателю на площади диаметром до 200 метров. Одним считывателем можно охватить практически любую подстанцию;
3. Технология RFID (Radio Frequency Identification) - радиочастотная идентификация UHF;
4. Протокол связи RFID считывателя и датчиков - EPC Class 1 Gen 2 V1.2;
5. Используемый радиоинтерфейс - ISO/IEC 18000-6:2013 (российский аналог ГОСТ 34693.6-2020);
6. Рабочая частота обмена информацией с датчиками от 868 МГц до 928 МГц;
7. Скорость передачи данных по интерфейсу RS485, до 57600 бит/с;
8. Разрешение ГКРЧ не требуется;
9. Поддерживаемые интерфейсы RS-485 (RS-232);
10. Связь с ПК через проводной интерфейс или через сети GSM (900-1800 МГц)/ GPRS / 3G / LTE («ДИСКОН» можно устанавливать в любом месте где есть сотовая связь);
11. Модем поддерживает 2 SIM-карты со статическими IP-адресами, и автоматическим переключением;
12. ПАК «ДИСКОН» — это не измерительная, а индикаторная система, его не нужно поверять каждые 2 года, затрачивая время и финансовые средства;
13. Датчики RFID:

• Беспроводные, не требуют питания, с диапазоном контроля температуры от -40С до +150С;
• В герметичном корпусе уровень защиты датчиков по ГОСТ 14254-15 - IP65;
• Специализированные для работы на металле, вес не более 50 граммов;
• Измеряют температуру поверхности под установленным датчиком;
• Выполнены из диэлектрического материала;
• Устойчивы к любым загрязнениям, не боятся воды, масла и пыли;
• Пассивные, срок службы до 15 лет;
• Не требуют питания, обслуживания, калибровки и настройки;
• Датчики крепятся гайками, зажимами и клеем, это позволяет ставить датчики на любые контролируемые поверхности (на кабели, шины, контакты, моторы, подшипники и т.д.);
• Точность измерения температуры до ± 0,1 градуса;
• Дальность связи на открытой поверхности до 8 м, при экранировании, в ячейке, до 1,5 м;
• Диапазон температур окружающей среды от -40℃ до +225℃;
• 5 типоразмеров датчиков (длины от 1,3 см до 9 см, ширина от 0,9 см, до 2 см, толщины от 0,2 см до 0,3 см ). Устанавливать можно в любых, самых труднодоступных местах;

14. Считыватель 4-х канальный (возможна установка 8 канального), поддерживает до 16 RFID антенн;
15. К одному считывателю можно подключить до 96 температурных датчиков;

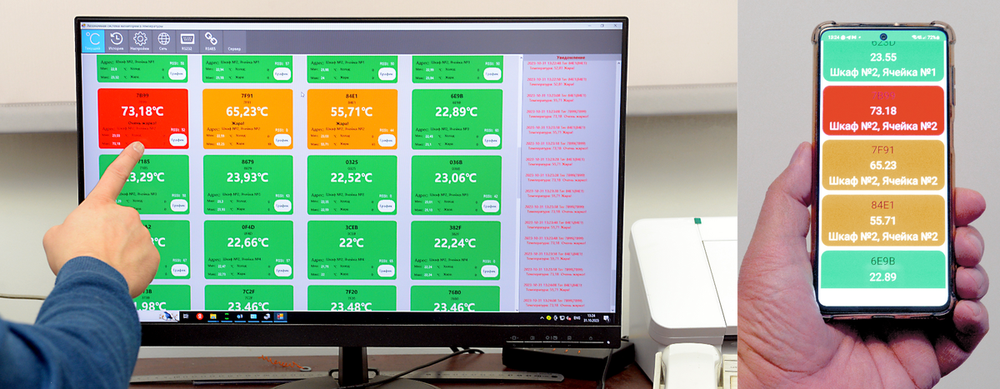

16. Комплекс отражает в реальном масштабе времени:

1. нормативную температуру (зеленый цвет);
2. предаварийную температуру (желтый цвет);
3. аварийную температуру (красный цвет);
4. отказ датчика (серый цвет);

17. Заказчик сам определяет нужные для контроля температуры в диапазоне от 0 до +150 градусов и устанавливает их значения в ПО комплекса;
18. Электромагнитные поля промышленной частоты, в оборудовании, не влияют на работу комплекса;
19. Время обновления показаний температуры на ПК и Смартфоне от 1 минуты;
20. В каждой экранированной секции можно контролировать 15 датчиков температуры;
21. Вывод информации на ПК и смартфоны обслуживающего персонала синхронизирован;
22. По факту ПО на ПК можно пользоваться только для просмотра отчетов о работе комплекса, основное оборудование комплекса — это СМАРТФОН пользователя, который круглосуточно оповещает обо всех ненормативных ситуациях теплового контроля оборудования;
23. Применимо на оборудовании с высоким напряжением и большими токами;
24. Зарегистрированное российское ПО;
25. ПО передает данные только в корпоративную сеть заказчика;
26. Данные о текущей температуре, всех датчиков, выводятся с адресом места их установки;
27. ПО заказчику предоставляется БЕСПЛАТНО;
28. Гарантия 12 месяцев, полное сервисное обслуживание, бесплатное ПО;

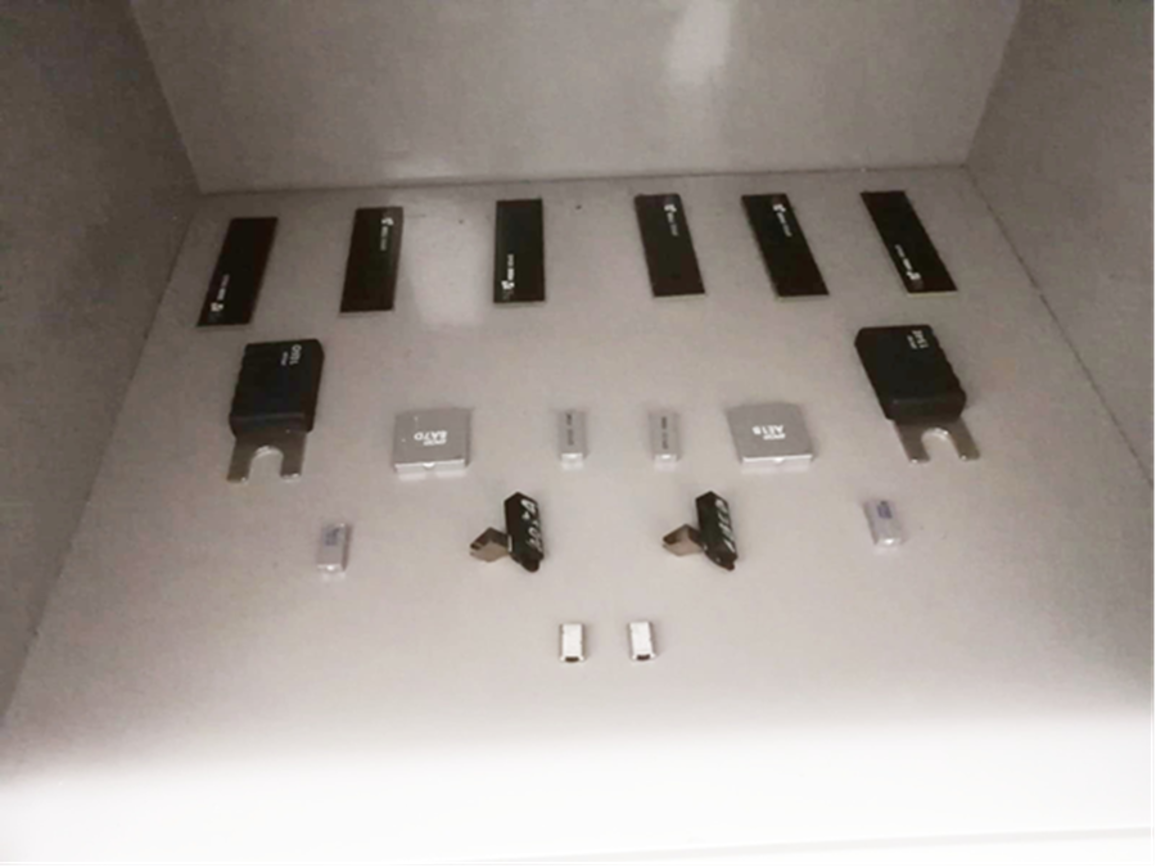

Датчики температуры ПАК «ДИСКОН»

Отрасли где может применяться ПАК «ДИСКОН»

1) Добывающая промышленность
2) Металлургия
3) Машиностроение
4) Оборонно-промышленный комплекс
5) Судостроение
6) Автомобильная промышленность
7) Авиакосмическая промышленность
8) Железнодорожное машиностроение
9) Электротехника
10) Атомная промышленность
11) Нефтеперерабатывающая промышленность
12) Химическая промышленность
13) Целлюлозно-бумажная промышленность
14) Электронная промышленность
15) Фармацевтическая промышленность
16) Электроэнергетика
17) Гидроэнергетика
18) Атомная энергетика
19) Геотермальная энергетика
